differential pressure transmitters are used to measure the pressure, level or density of liquids, gases or vapors. The use of fully sealed capacitive or silicon differential pressure sensitive elements enables pressure measurement with high measurement accuracy while ensuring excellent stability and reliability. The product can be configured with HART communication protocols to communicate with control systems or hand operators to set, monitor, test and configure through them.
产品概述

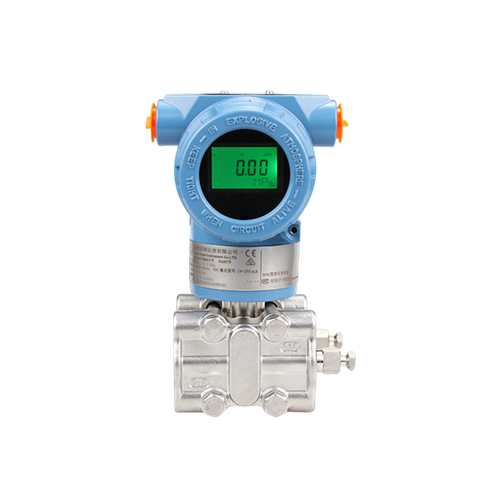

BRCN-PCME31系列差压变送器用于测量液体、气体或蒸汽的压力、液位或密度。使用全密封的电容式或硅差压敏感元件，使压力测量具有较高的测量精度，同时确保出色的稳定性和可靠性。该产品可以配置HART通信协议，与控制系统或手操员进行通信，通过它们进行设置、监测、测试和配置。
技术参数
产品型号 | BRCN-PCME31 |
压力形式 | 差压变送器 |
隔离膜片 | SS316L, Hastelloy C, 钽, PTFE |
输出信号 | Two Wire 4~20mADC, 4~20mADC with HART |
供电电压 | 15-36V DC,24V DC |
精度等级 | ≤ 0.075%F.S, 0.1%F.S，0.2%F.S |
过载压力 | 150% F.S/200% FS |
稳定性 | ±0.1%* Span/3 years |
环境温度 | -20℃～80℃ |
显示方式 | LCD Display |
防爆等级 | NEPSI : Ex dⅡC T6, Ex iaⅡC T4 |
防护等级 | IP67 |
重量 | About 3.3kg |
选型表
名称 | 规格代码 | 描述 | ||
BRCNE31 | GP DP | 压力变送器 | ||
测量量程 | 2 | 0-0.4~1.5Kpa | ||
3 | 0-1~6Kpa | |||
4 | 0-6~40Kpa | |||
5 | 0-40~200Kpa | |||
6 | 0-200~1000Kpa | |||
7 | 0-1000~2000Kpa | |||
8 | 0-2000~10000 Kpa | |||
9 | 0-10000~20000 Kpa | |||
输出方式 | J | 4-20mA, HART Protocol, Linear output | ||
S | 4-20mA, HART Protocol, Square root output(Range≥5kpa) | |||
膜片材料 | 2 | 316L不锈钢 | ||
3 | 哈氏合金 | |||
4 | 钽或PTFE | |||
外壳材质 | B | 铝 | ||
U | 不锈钢 | |||
安装形式 | 7 | 垂直管道，左侧高压 | ||
6 | 水平管道和右侧高压 | |||
5 | 水平管道和左侧高压 | |||
过程连接 | H | 1/4'' NPT F | ||
电气接口 | 1 | M20*1.5 female | ||
3 | G1/2 female | |||
5 | 1/2 NPT female | |||
指示器 | I | 带有范围设置开关（按钮）的数字指示器 | ||
安装托架 | B | 无 | ||
D | 管道安装，扁平型（用于水平管道） | |||
L | 管道安装，L型 (用于垂直管道) | |||
| 其它 | d | 本质安全型，防爆（Exd IIC T4~T6） | ||
i | 本质安全型（Exia IIC T4~T6） | |||
K1 | O禁油 | |||
HG1 | 10MPA(静压) | |||
HG2 | 25MPA((静压) | |||
