煤气流量计

背景分析
作为钢铁厂、焦化厂、矿厂、烧结厂等生产行业，对煤气能源（高炉煤气、焦炉煤气、转炉煤气）进行精准的计量，可降低企业能耗，进而达到节约成本，实现能源的可持续性发展。煤气的准确测量一直是困扰使用行业的一大难题，主要是由于以下煤气的使用特点所制约：
高炉煤气一般存在管径大、低流速、易堵塞、直管段不足和含有湿气等问题。
转炉煤气一般存在管径大、低流速、工艺介质湿度大、测量介质脏、污等问题。
焦炉煤气含有焦油、苯、水气等杂质，介质粘稠、容易堵。
经过对各种常用煤气的特点以及大量的现场测量装置使用经验的积累发现，与传统差压式孔板的比较，VITAPBAR®均速管流量计在组成结构、在线开孔安装及定时自动反吹扫装置等特点优势，实现了在大口径且含粉尘多、湿度大的高炉煤气、转炉煤气、焦炉煤气计量实际应用中的更多使用。并通过其在冶金钢铁企业能源计量改造中的应用。因次在高炉煤气，转炉煤气，转炉煤气等能源计量中，VITAPBAR均速管流量计配合自动反吹扫装置实现了在钢铁，发电，化工等行业的广泛应用。以往使用传统流量计在高炉煤气、转炉煤气计量上出现数据不准确、运行状态极其不稳定,少数连续用煤气点还没有计量仪表，而且部分需新增计量仪表测量点缺少相关工艺参数。

测量原理

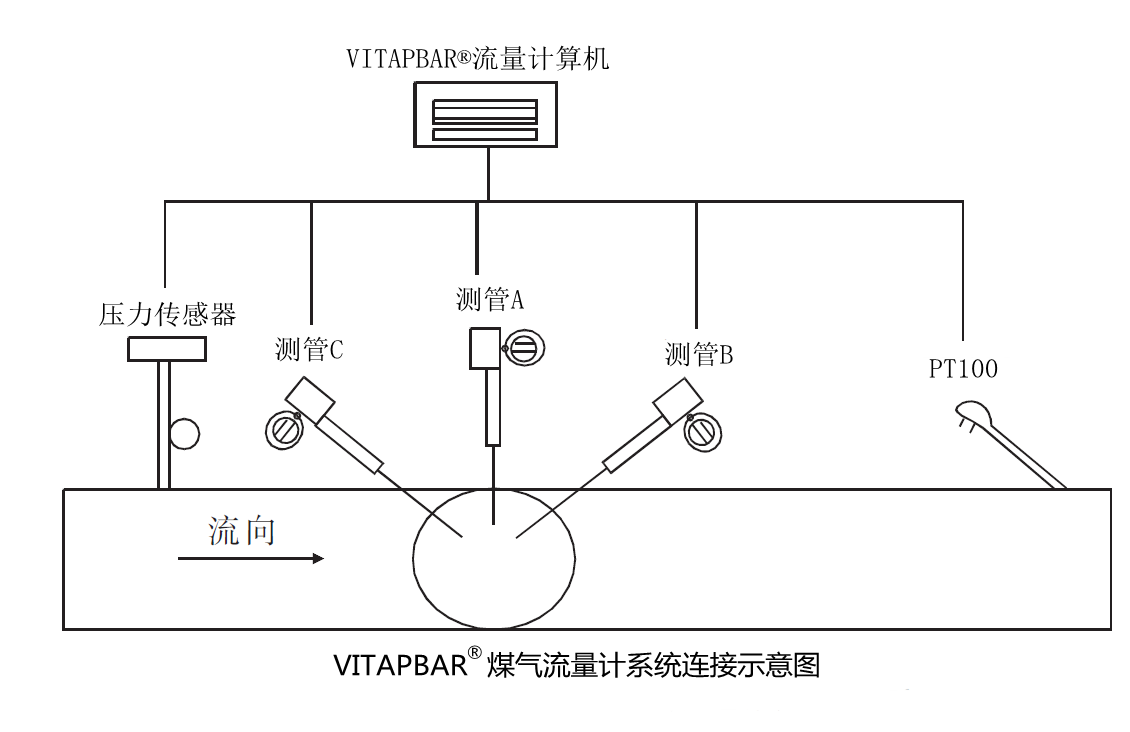

VITAPBAR®巍达巴流量计是一种插入式流量测量仪表。在管道中插入一根巍达巴传感器，当充满管道的流体流过探头时，在其前部产生一个高压分布区，高压分布区的压力略高于管道的静压。根据伯努利方程原理，流体流过探头时速度加快，在探头后部产生一个低压分布区，低压分布区的压力略低于管道的静压。流体从探头流过后在探头后部产生部分真空，并在探头的两侧出现旋涡。均速流量探头的截面形状、表面粗糙状况和低压取压孔的位置是决定探头性能的关键因素。低压信号的稳定和准确对均速探头的精度和性能起决定性作用。流量探头能检测到由流体的平均速度所产生的平均差压。流量探头在高、低压区有按一定准则排布的多对取压孔，使准确测平均流速成为可能。

产品特点
可测量多种介质，应用范围广
精度高、量程比大
探头取压孔本质防堵
符合空气动力学外形设计，测量信号稳定
管道压损低
高标准316L材质探头，防腐性能由于普通材质
节能降耗，运行成本低
插入式安装结构，投运后维护量小

技术规格
适用介质：气体、蒸汽和液体
测量精度：优于±1%
重复性精度：±0.1%
量程比：大于10:1
适用管径：50mm及以上的圆管和方管
探头可在线拔插，实现不停机维护
耐高温、高压、强腐蚀性工况
