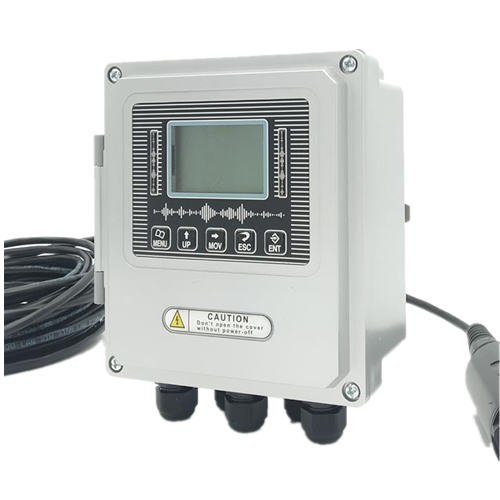

产品概述
超声波明渠流量计采用了先进的流速测量仪和水位测量仪，从而确保测速和运算的准确性的一种新型智能化流量系统，根据渠道的宽度和测量精度的要求，采用单探头法或多探头法明渠测流的数学模型。超声波明渠流量计与量水堰槽配合使用，测量渠道内水的流量。可配堰槽包括巴歇尔槽、矩形堰、三角堰等。明渠流量计是非接触测量，能在较恶劣的环境中应用。明渠流量计应用场所有城市供水引水渠、火电厂冷却引水河排水渠、污水治理流入和排放渠、工况企业废水排放以及水利工程和农业灌溉用渠道等。
产品特点
非接触式测量：传感器不与流体接触，不受污水的腐蚀和粘污。
防腐蚀性强、防水性好、不受潮。
具有水位、流速超限报警功能
结构紧凑、成本低、重量轻、安装方便
适用各种水槽（可根据现场定做）
低功耗远程监测
高精度曲线用于独特的非标准的堰和水槽
技术参数
规格 | 技术参数 |
功能类型 | 一体型 分体型 |
测量范围 | 0-999999m3/h (根据配套槽、堰设置) |
累积流量 | 4290000000.00立方米 |
液位量程 | 3米 |
测量精度 | 0.5% |
分辨率 | 3mm或0.1%（取大者） |
显示 | 中文液晶显示 |
流量测量精度 | 标准堰槽是1～5%（符合**要求的堰槽和渠道） 非标堰槽是10～30% |
模拟输出 | 四线制 4～20mA |
继电器输出 | 两组AC 220V/8A 或 DC24V/5A |
供电方式 | 24V DC或220V AC |
工作温度 | -20℃～60℃ |
工作压力 | 标准大气压 |
通讯方式 | RS485，支持modbus协议; |
防护等级 | IP65 |
探头材质 | 显标配ABS，在有腐蚀性环境中要使用聚四氟乙烯材质 |
变送输出模块 | 输出信号：4～20mA/ HART / RS485 负载电阻：500Ω（在24VDC供电时） |
供电电源 | DC24V、50mA |
环境温度 | -40～60℃ |
出 线 口 | M20×1.5（默认） |
防爆形式 | 隔爆型 Ex dⅡCT6 、本安型 Ex iaⅡCT6。 |
安装说明

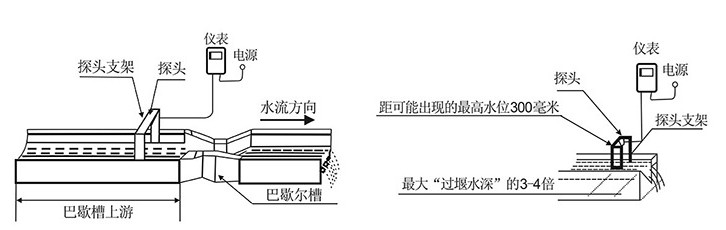

■将超声波明渠流量计探头固定在测流槽支架上，如果是巴歇尔槽，支架位置应该在收缩段的1/3处；一般的三角堰、矩形堰要安装在堰板上游，距离堰板相当于堰水深的3倍～4倍
■超声波明渠流量计探头必须牢靠固定在支架上，不能活动。如果探头不稳定有松动，水位基准点就变化了，影响测量的准确度。探头要垂直对准水面，不能歪斜
