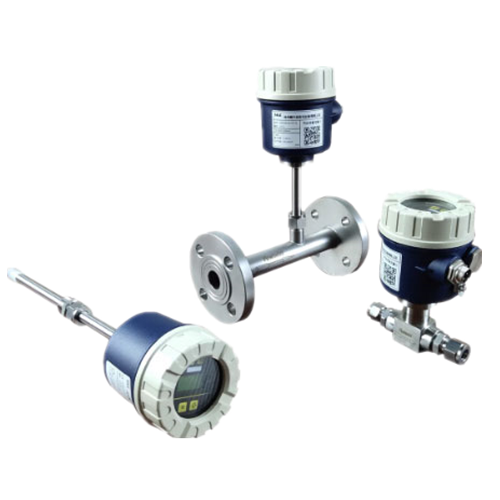

热式气体质量流量计

应用场合：
■公用工程---电﹑气﹑水处理的监控
管道的气体；通用系统；沼气；煤气；烟道烟气；天然气；液化气；锅炉预热空气。
■石油与天然气工业
能量交换；填井气回收；燃气计量；气体质量分析；泄漏气测试；煤气测量；火炬气的监控。
■电力行业
燃料系统中气体分配过程中的气体测量；锅炉及辅助系统中各种气体的测量；燃气炉中气体测量；氢气测量；电厂高炉的一次风、二次风的测量：氨气测量。
■化学行业
烟气循环监测；采样系统中气体流量计量；引风机的气体流量计量；化肥厂氨气测量；电池工厂各种气体流量测量。
■冶金行业
钢铁厂加气测量；炼铁厂高炉煤气的测量；焦化厂焦炉煤气的测量；轧钢厂加热炉燃气（高炉煤气、焦化煤气、烟气等）的测量控制；热处理淬火炉等的氢、氧、氮等气体的控制。
■纸浆与造纸行业
废水处理系统中气体的测量；烟道流量监控；锅炉回收二次/三次空气；锅炉的燃气和空气送风测量。
■食品及医药行业
加工操作中新鲜空气的加入；啤酒厂中的二氧化碳处理；瓶子器中的热空气的流量；热氧化过程中气体流量测量；通风系统；锅炉进气﹑废气﹑过程控制。
■环保：沼气利用过程中的气体测量；氯气处理过程中氯气气体测量；污水处理过程中曝气池的气体测量；烟筒烟道排气监测SO2和NOX的排量。
■其他行业
工厂压缩空气测量；煤粉燃烧过程粉/气配比控制燃料；水泥工业竖式磨粉机排放热气流量控制。

产品特点：
■采用稳定性的技术铂RTD传感器。
■采用享有专有技术”平衡结构封装”,介质温度自补偿l专有算法,可实现高线性、高重复性、l量程比宽1000:1,可据用户要求可拓展。
■可实现大管径小流量测量，小流量可测低至零,分辨率0.1m/s无可动部件、振动影响可忽略，直管段要求不高1-2Dl与介质的温度、压力无关。
■专有高温算法，介质温度可达+450℃，采用高湿算法，实现测量。
■对流量信号键入16点动态修正，在线动态校正电流/电压输出。
■宽屏液晶显示，直读瞬时流量、累积流量，对粉尘等小颗粒不敏感在线不断流装卸，维护方便。

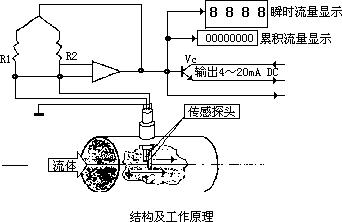

工作原理：
BRCN-RSL5210系列热式气体质量流量计/流量开关是基于热扩散原理的流量仪表。即是利用流体流过发热物体时，发热物体的热量散失多少与流体的流量成   的比例关系。具体来说，该流量计的传感器有两只标准级的RTD，一只用来做热源，一只用来测量流体温度，流体流过时，两者之间的温度差与流量的大小成非线性关系，该仪表就可以把这种关系转换为测量流量信号的线性输出。

热式气体质量流量计利用热扩散原理制造的流量计有两种设计方法：一是：基于恒温差原理；二是基于恒功率原理。
基于共同的数据模型：P/△T=A+B（Q）N。其中：P---耗散功率，△T---两个传感器之间的温差， Q---质量流量，N---指数系数，A、B是与气体的热性能有关的系数。
恒温差原理：△T保持不变，耗散功率P与流体的流量Q成指数函数递增的关系。
恒功率原理：耗散功率不变，温度差△T与流体的流量Q成指数函数递减的关系。

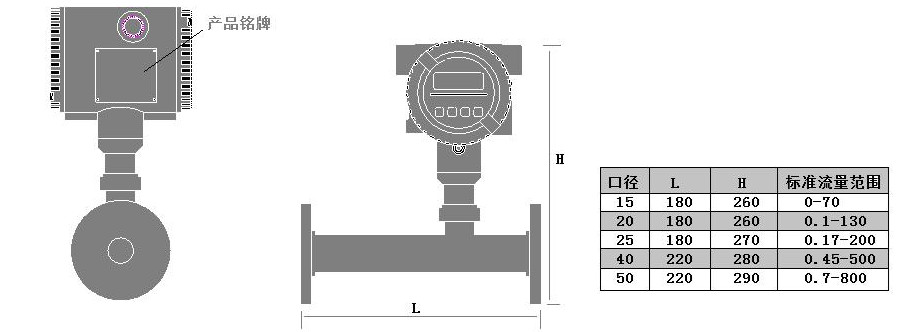

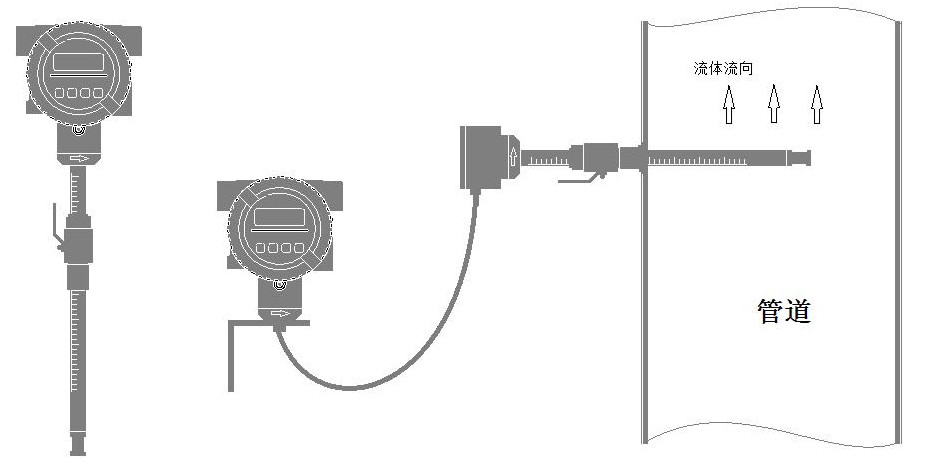

结构形式与安装尺寸：

性能指标：
准确度:±1%的读数±0.5%满量程；
重复性:0.2%满量程；
量程比：通常100：1（取决于标定流量的范围）；
管径范围:15mm～3000mm；
应用范围:适合各类单一或混合气体。含尘、含沙、含湿气各腐蚀性气体；
环境温度范围:-40℃～+85℃(无显示);(有显示)；湿度小于90%RH；
介质温度范围:-40℃～+100℃、200℃、450℃；
传感器直径：ф4；
插入式传感器探杆直径：ф18；
传感器材质：316不锈钢、哈氏合金、钛；
探杆材质：304、316不锈钢（标准）、哈氏合金；
双向测量介质流量；
模拟量输出：流量：4-20mADC，温度：4-20mADC，负载：1000Ω；
累积脉冲量输出；
键入16段非线性修正；
供电电源：24VDC/1A；220VAC/1.2A；
大屏幕LCD显示：四位瞬时流量，八位累积流量；
过程压力：1.6Mpa（不超过20MPa）；
安装工艺形式：插入式（卡套、卡套＋球阀、），管道式（法兰、螺纹连接）；
防爆等级：本安、隔爆型；
防护等级：IP66
