产品概述：

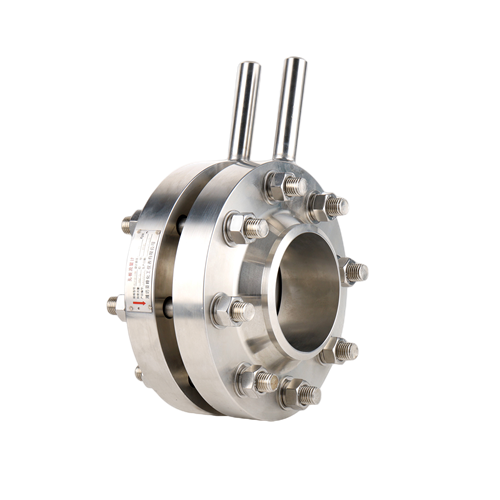

孔板流量计是一种由标准孔板和多参数差压变送器（或差压变送器、温度变送器和压力变送器）组成的高转差压流量装置。它可以测量气体、蒸汽、液体和天然气的流量，广泛应用于石油、化工、冶金、电力、供热、供水等领域的过程控制。
孔板流量计适用于包括液体、气体、蒸汽以及部分混相流（气-固、气-液、液-固等）的流量测量。取压法兰的密封面采用调频表面密封，使节流件与取压法兰的密封效果更好，同时使节流件的安装具有更好的自调性，有效提高了流量计的测量精度和安全性。
产品特点:
结构紧凑，安装方便
抗压能力更强，法兰密封性能更好
不需要压力管，检测的差压信号更可靠，测量精度更高
安装方式多样，可选择法兰卡式安装和法兰集成式安装
取压方式：法兰压；角接压、环室压、行程压等

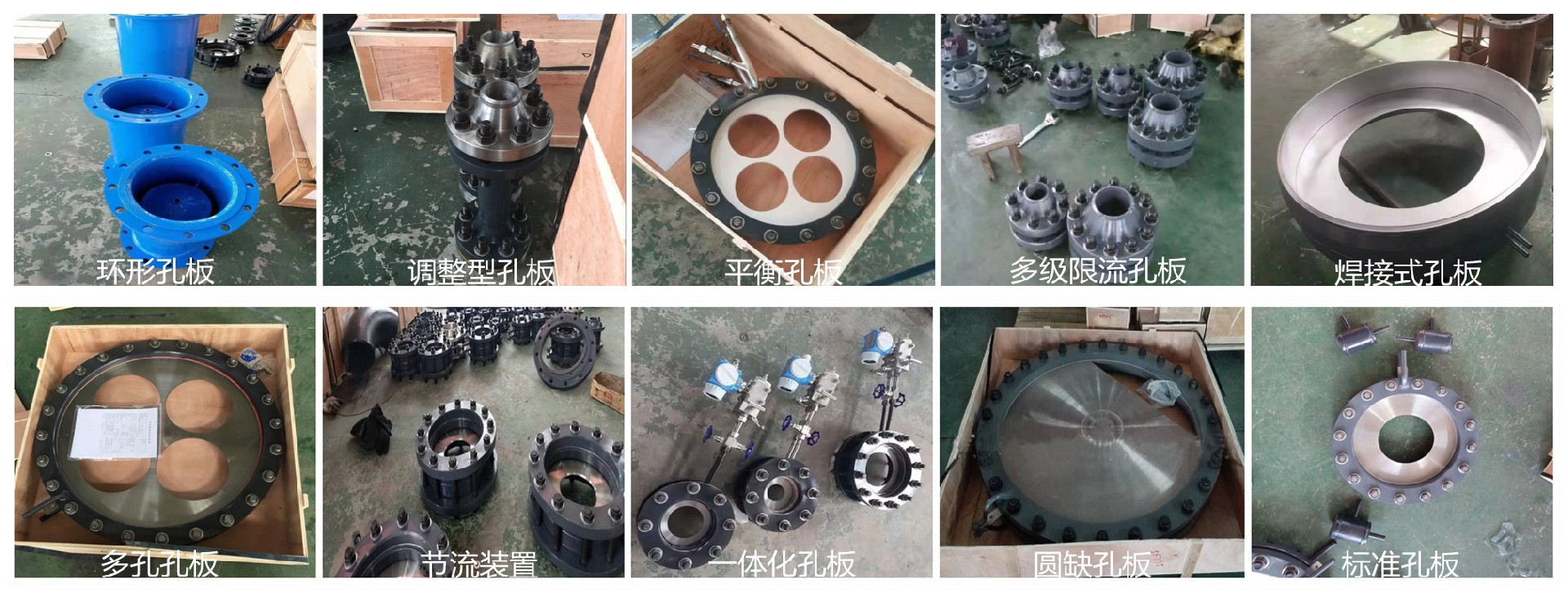

孔板类型：
技术参数:
| 节流件名称 | 适用管道 | 适用直径比B（d/D） | 应用特点 | 流出系数不确定度Ec% | 设计标准 | ||
| （DN mm） | |||||||
| 50－500 | 0.2－0.75 | 适用于清洁介质其中GD结构适合高温高压条件下流量的测量 | 0.6－0.75% | ISO5167 | |||
| 环室式 | 50－500 | 0.2－0.75 | GB/T2624－93 | ||||
| 角接取压标准孔板 | 夹紧环式 | 50－500 | 0.2－0.75 | 易于清除污物，可用于不太清洁流体流量的测量 | |||
| 斜钻孔式 | 450－1000（3000） | 0.2－0.75 | |||||
| 法兰取压标准孔板 | 50－1000 | 0.2－0.75 | 易于清除污物，适用于各种介质 | 0.6－0.75% | ISO5167 | ||
| 径距取压标准孔板 | 50－1000 | 0.2－0.75 | GB/T2624－93 | ||||
| 角接取压标准喷嘴 | 50－500 | 0.3－0.8 | 压损小，寿命长，尤其适用于蒸汽流量测量 | 0.8－1.2% | ISO5167 | ||
| （ISA1932喷嘴） | GB/T2624－93 | ||||||
| 50－630 | 0.2－0.8 | 压损小寿命长，LGP型长径喷嘴组件适合高参数水和蒸汽流量测量 | 2.00% | ISO5167 | |||
| 长径喷嘴 | GB/T2624－93 | ||||||
| 机械加工式 | 100－800 | 0.2－0.8 | 压力损失小，所需直管段小于孔板、喷嘴 | 1.00% | ISO5167 | ||
| 经典文丘利管 | 粗焊铁板式 | 200－1200（2000） | 0.4－0.7 | 1.50% | GB/T2624－93 | ||
| 65－500 | 0.316－0.77 | 同上 | 1.2－1.75% | ISO5167 | |||
| 文丘利喷嘴 | GB/T2624－93 | ||||||
| 1/4圆孔板 | 25－150 | 0.245－0.6 | 适用于低雷诺数 | 2.0－2.5% | DIN BS | ||
| 锥形入口孔板 | 25－250 | 0.1－0.316 | 同上 | 2.00% | BS | ||
| 圆缺孔板 | 50－1500 | 0.32－0.8 | 适用于赃污，有气泡析出或含有固体微粒的流体测量。 | 1.50% | DIN | ||
| 偏心孔板 | 100－1000 | 0.46－0.84 | 1－2% | ASME | |||
| 小孔板 | 12.5－40 | 0.2－0.75 | 适用于小管道流量测量 | 0.75% | ASME | ||
| 透镜式孔板 | 12.5－150 | 0.2－0.75 | 适用于高压常温小管道流量测量 | 0.6－0.75% | ISO5167ASME | ||
| 端头孔板 | 大于等于15 | 0.2－0.62 | 1.5－2.0% | ||||
| 双重孔板 | 25－400 | 0.2－0.8 | 适用于大流量测量 | ||||
| 限流孔板 | |||||||
