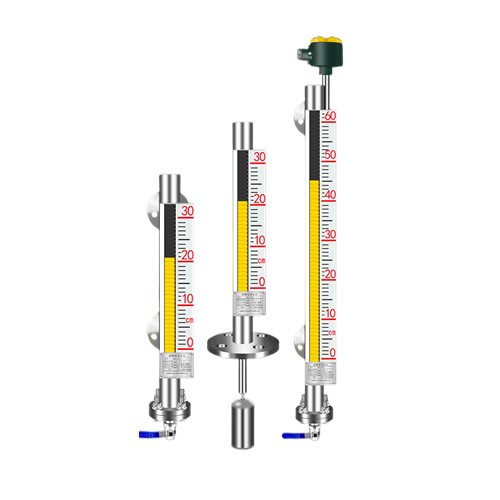

Brief description：Model BRCN-UZ magnetic level gauge are highly adaptable. They work from −40°C to 450°C, panel can be red–white, yellow–black, or fluorescent. The scales can be indicated as metric units (mm/cm/m), or even customized to your specific requirements. You can also choose from seve
产品概述：
BRCN-UZ型磁翻板液位计的适应性很强，它们的工作温度可以从-20°C至450°C，面板可以是红白色、黄黑色或荧光色。刻度可以表示为公制单位（mm/cm/m），甚至可以根据您的具体要求进行定制。您还可以从工艺连接、接液材质、温度及压力进行产品定制。
工作原理:
磁翻板液位计结构是基于连通器原理,使主体管内的液位与设备容器中的液位高度一致,装有**磁钢的浮子浮在主体管的液面上(浮子内磁钢的位置与液面相平),当容器中的液位发生改变时,主体管的液位也随之改变,浮子的位置也同步改变,浮子内的磁钢通过磁藕合的作用驱动主体管外部的红白翻柱指示器翻转180度,液位计指示器由白色变成红色,液位下降时指示器由红色变为白色,红色表示液位高度;界位测量时红白交界处为两液体的交界面。
技术参数:
量程范围: (两个法兰中心的距离)0～12000mm 其他可定制
压 力: 0～2.5MPa 0～4.0MPa 0～6.0MPa，高压可定制
工作温度: -20～450℃
介质密度: >0.5g/cm3
界位比重差:≤0.15g/cm3
指示误差: 10mm
主体管规格:57*3mm高压可定制
法兰标准: HGT20592-2009(可根据用户订做)
接液材质：SS304, SS316L, 321HC, PTFE, TiSS304, SS316L, 321HC, PTFE, Ti
产品特点：
■实时的液位控制
■简单的设计
■多种连接方式
■耐高温
■抗压能力强
■工作时间长
■适用于不同的液体
选型表:
| 型号 | 代码 | 描述 | |||||||||||
| BRCN-UZ | 磁翻板液位计 | ||||||||||||
| 安装方式 | S | 侧面安装 | |||||||||||
| T | 顶部安装 | ||||||||||||
| 测量中心距 | XX-XXXX | XX-XXXX | |||||||||||
| 温度范围 | A | 1 | <=80℃ | ||||||||||
| 2 | -20-120℃ | ||||||||||||
| 3 | -20-200℃ | ||||||||||||
| 4 | 350-450℃ | ||||||||||||
| Z | 1 | -40～-0℃ | |||||||||||
| 2 | -20～80℃ | ||||||||||||
| 3 | 80-180℃ | ||||||||||||
| 4 | 180-350℃ | ||||||||||||
| 法兰尺寸 | DNXX | DN20 25 32 40 50 65 80 | |||||||||||
| 密封面形式 | RF | 凸面法兰 | |||||||||||
| FF | 平面法兰 | ||||||||||||
| M | 外螺纹法兰(与FM相匹配) | ||||||||||||
| FM | 与M相配 | ||||||||||||
| RJ | 环形连接面 | ||||||||||||
| 材质 | S1 | SS321 | |||||||||||
| S4 | SS304 | ||||||||||||
| S6 | SS316 | ||||||||||||
| P4 | Inner PTFE+Outside SS304 | ||||||||||||
| T | Ti | ||||||||||||
| C | Customized | ||||||||||||
| 压力等级 | DXX | ≤1.6MPa | |||||||||||
| AXX | ≤16MPa | ||||||||||||
| JXX | ≤40MPa | ||||||||||||
| 产品类型 | 0 | 常规普通型 | |||||||||||
| 1 | 高温型 | ||||||||||||
| 2 | 高压型 | ||||||||||||
| C1 | 防腐型 | ||||||||||||
| C2 | 电伴热 | ||||||||||||
| C3 | 夹套型 | ||||||||||||
| 输出方式 | 0 | 无远传 | |||||||||||
| 1 | 4-20Ma | ||||||||||||
| 2 | 4-20Ma+HART | ||||||||||||
| 3 | 开关量 | ||||||||||||
| 排污阀 | 0 | 不带 | |||||||||||
| 1 | 带 | ||||||||||||
扩展内容：
磁翻板液位计由于地域叫法的区别，根据工作原理及使用功能又被称作磁性浮子液位计、磁性翻板液位计等（均大同小异）
a.按安装方式分为：底装式磁翻板液位计、侧装式磁翻板液位计、顶装式磁翻板液位计
b.按压力等级分为：低压型磁翻板液位计、中压型磁翻板液位计、高压型磁翻板液位计
c.按防腐蚀程度为：非防腐型磁翻板液位计、防腐型(耐腐型)磁翻板液位计
d.按压力等级分为：低压型磁翻板液位计、中压型磁翻板液位计、高压型磁翻板液位计
e.按场合分为：液氨型磁翻板液位计、液化气型磁翻板液位计、LPG加气站型、卫生标准型磁翻板液位计、液体硫磺型磁翻板液位计、重油大罐型磁翻板液位计。
